フィーダー

ダイレクトサーマルプリンターやオートラベラーと組み合わせ軟包装の供給をスムーズにサポートします。今まで難しいと思われていた段差のあるチャック付包装袋の搬送を可能にした画期的な供給機能を備えたフィーダーもご用意しています。

オートフィーダー

AFB-350Ⅱ

全業種向け

多様なワークに対応するコストパフォーマンスの高い標準フィーダー(ベルト式)

下ベルトで供給するフィーダーで軟包装の包装袋がなくなる前に積み重ねてセットできるので、機械を止めることなく連続して作業ができます。

供給推奨ワーク
三方袋(ナイロンポリ、ラミネート、アルミ袋)、紙等厚手のワーク向き

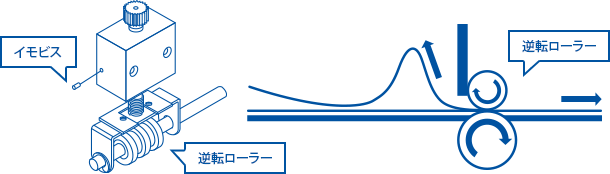

分離構造について

各種フィーダーとその後ろに接続された空袋用ラベラーやダイレクトサーマルプリンター、すべての機械のローラー類は、ワーク(袋)を流すため、出口側すなわちスタッカー側に向かって正方向に回っています。ただし唯一、逆向きに回転するローラーがあります。
私どもではそれを「逆転ローラー」と呼んでいます。
逆転ローラーとその真下にある正転ローラーのわずかな隙間、その隙間にワーク(袋)が一枚のみ通過する高さに調整します。ちょうど一枚だけを通して、二枚目以降を逆転ローラーの働きによって戻そうとする、そういったしくみです。
実はこのしくみ、お金を数える計数機でも同じしくみがとられているのです。

分離構造のイメージ

分離構造のイメージ
エレベーターエアーフィーダー

EF-500

全業種向け

大量搭載が可能なフィーダー。三方袋など厚手のしっかりとしたワーク供給タイプ(ベルト式)

軟包装の包装袋をセットする供給部がエレベーター機構になっていて上面取出しタイプなので大量にセットすることができます。
上ベルトでの供給により、ワークの大量搭載が可能。

供給適正ワーク
三方袋(ナイロンポリ、ラミネート、アルミ袋)、紙等厚手のワーク向き

エレベーターエアーフィーダー

EF-500A

全業種向け

大量搭載が可能なフィーダー。三方袋など厚手のしっかりとしたワーク供給タイプ(ベルト式)

軟包装の包装袋をセットする供給部がエレベーター機構になっていて上面取出しタイプなので大量にセットすることができます。
上ベルトでの供給により、ワークの大量搭載が可能。
圧縮空気を両サイドより強力に吹き出し薄くて大きな袋も分離浮上させバキュームローターで吸上げて供給します。
包材を吸上げたローラーがそのまま回転し次のローラーへと橋渡しをするため、他社の吸着パット方式の供給に比べ処理能力が格段に早いです。

供給適正ワーク
ポリエチレン(50u以上)チューブ袋等薄手のワーク向き

オートフィーダー

AFZ-135

全業種向け

チャック付包装袋の搬送可能なエレベーター装置付の供給機

今まで難しいと思われていた段差のあるチャック付包装袋の搬送を可能にした画期的な供給機能を備えたフィーダーです。袋の開いた方からでも供給できますので、印字位置の場所の選択肢が広がります。
平らな軟包装の包装袋ならセットする供給部がエレベーター機構になっていて大量にセットすることができます。

供給適正ワーク
チャック袋、ラミネート三方袋、紙、等厚手のワーク向き

エアーフィーダー

AF-400Ⅱ

全業種向け

エアーバキュームローター供給装置。薄手ワーク供給タイプ。(エア式)

圧縮空気を両サイドより強力に吹き出し薄くて大きな包装袋も分離浮上させバキュームローターで吸上げて供給します。
包装袋を吸ったローラーがそのまま回転し次のローラーへと橋渡しをするため、他社の吸着パット方式の供給に比べ処理能力が格段に早いです。

供給適正ワーク
ポリエチレン(50u以上)チューブ袋等薄手のワーク向き

スタッカー

ダイレクトサーマルプリンターやオートラベラーの出口部でのストックをサポートします。薄くてコシの無い袋を揃えることや静電気を取り除いてストックをすることも可能なスタッカーもご用意しています。

ベルトスタッカー

BS-350Ⅱ

全業種向け

オプションで除電装置を備えた高性能スタッカー

プリンターやラベラーの最後のローラーを過ぎると包装袋には何の力も加わらず、ただ自重で落ちるのみです。このベルトスタッカーを使えば、ベルトで挟みながら搬送するので、薄くてコシの無い袋も揃えて集積できます。
またオプションで除電装置を付ければ袋に帯びた静電気を取り除いて、袋をきれいに取り揃えてくれる優れものです。

エレベータースタッカー

ES-500

全業種向け

エレベーターフィーダーとの組み合わせで、大量処理が可能なタイプ

ES-500

ワークに合わせて積載調整ができるスタッカー。
オプションで除電装置を付ければ静電気を除いて取り揃えます。
こちらの装置は、供給フィーダー(EF-500/EF-500A/AFZ-135)とセットでお使いすることをお奨めします。

【オプション】除電装置

除電装置
小型・高性能 袋をサラサラな状態で受け皿のトレイに排出します。

コンパクトなバータイプの除電装置を有償スタッカー(BS-350/ES-500)に組み込むことが可能です。直結型でイオンの生成量も多く大きな帯電物には最適で除電のムラの解消にも大きく役立ちます。除電された袋はサラサラな状態で受け皿のトレイに排出されます。地味ですが意外と現場から喜ばれる一品です。

仕様一覧(出荷国により電源など製品仕様は異なる場合があります。)

型式 オートフィーダー エレベーターフィーダー エレベーターエアフィーダー エアーフィーダー ジッパー袋フィーダー
AFB-350Ⅱ EF-500 EF-500A AF-400Ⅱ AFZ-135
ワークサイズ 70~340(W)×90~400(L) 90~320(W)×90~400(L) 80~320(W)×90~480(L) 110340(W)×190~297(L)
処理能力 15~60枚/分 ※1 145~295mm/秒 ※1
フィード方式 下面取り出しベルトタイプ 上面ベルト 上面バキュームローター取り出し 下面バキュームローター取り出し ゴムベルト
積載量 120mm(MAX・高さ) ※2 130mm(MAX・高さ) ※2 40mm(MAX・高さ) ※2 約100枚 ※2
外形寸法
(mm)
460×270×300 480×370×420 490×670×340 450×630×310
電源 AC100V・20W・50/60Hz AC100V・30W・50/60Hz AC-100V・20W AC-100V・20W・ 50/60Hz
重量 8kg 20kg (エアーポンプ別)ポンプ:1200W) 20kg (エアーポンプ別)ポンプ:1500W) 17.5kg
オプション 細ベルト・カム -
※1 ワーク寸法により、処理能力は変化いたします。サイズが小さいワークほど処理量は多くなります。
※2 パウダーの有無、自動機用包装、腰の強弱、シール方式等、ワークの条件により積載量は変化いたします。
※仕様等は改良のため予告なく変更することがあります。

スタッカー

型式 エレベータースタッカー ベルトスタッカー
ES-500 BS-350Ⅱ
ワークサイズ 90~320(W)×90~400(L)
処理能力 15~90枚/分 ※1
外形寸法
(mm)
480×370×420 420×355×262
電源 AC100V・15W・50/60HZ AC100V・15W・50/60HZ
重量 15kg 4kg
オプション 除電装置
※1 ゴミ・異物による損傷がない場合(及び駆動条件による)
※2 専用PCソフトと書体は異なります。略字、非対応等、PC上表示と一部異なる場合があります。
※3 黒字率40%
※4 印字品質は除く
